[스타워즈][Build #4] Hero ROTJ(ep.6)

[업데이트 2023.06.06 23:06]



네번째 제작한 라이트세이버는 Hero로 불리는 스타워즈 에피스드6 제다이의 귀환에 나오는 루크 스카이워커가 사용한 라이트세이버입니다. 초록색빛의 라이트세이버입니다. 세번째 제작후 이번 제작까지 오랜 시간이후에 만들게 되었는데, 최근에는 많이 개선된 힐트 키트와 주변 전자 부품들이 나와 이전 보다는 좀 더 쉽게 제작할 수 있었습니다.

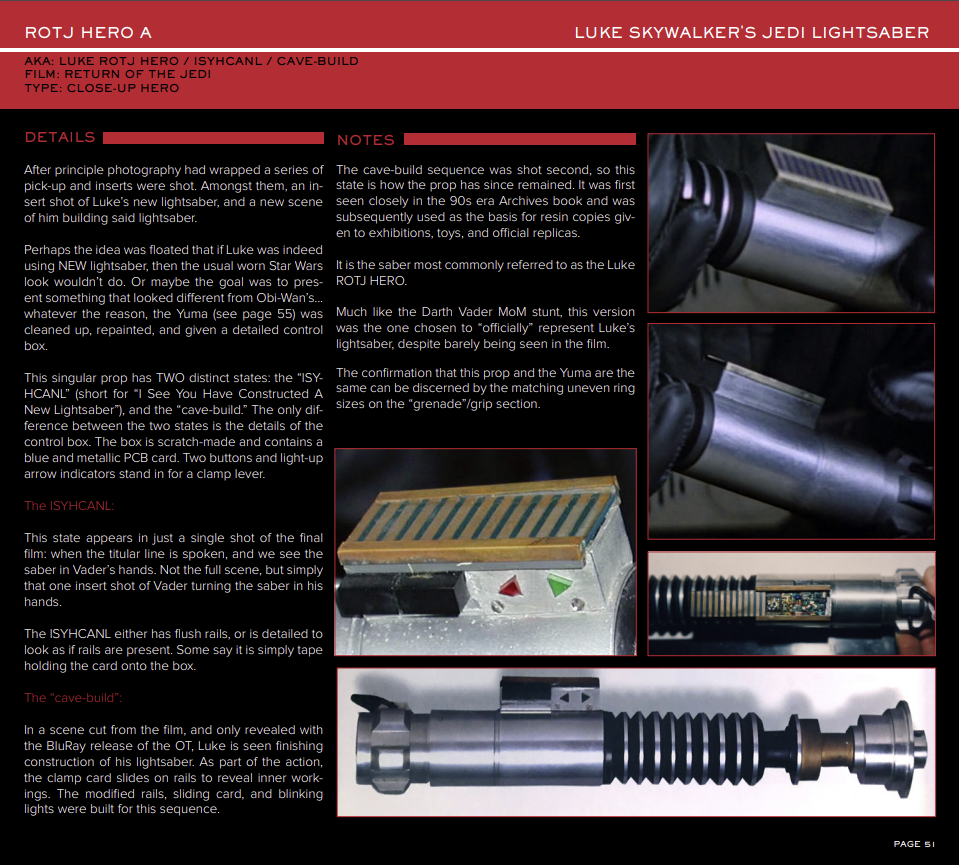

출처 : Wannawanga Lightsaber Guidebook

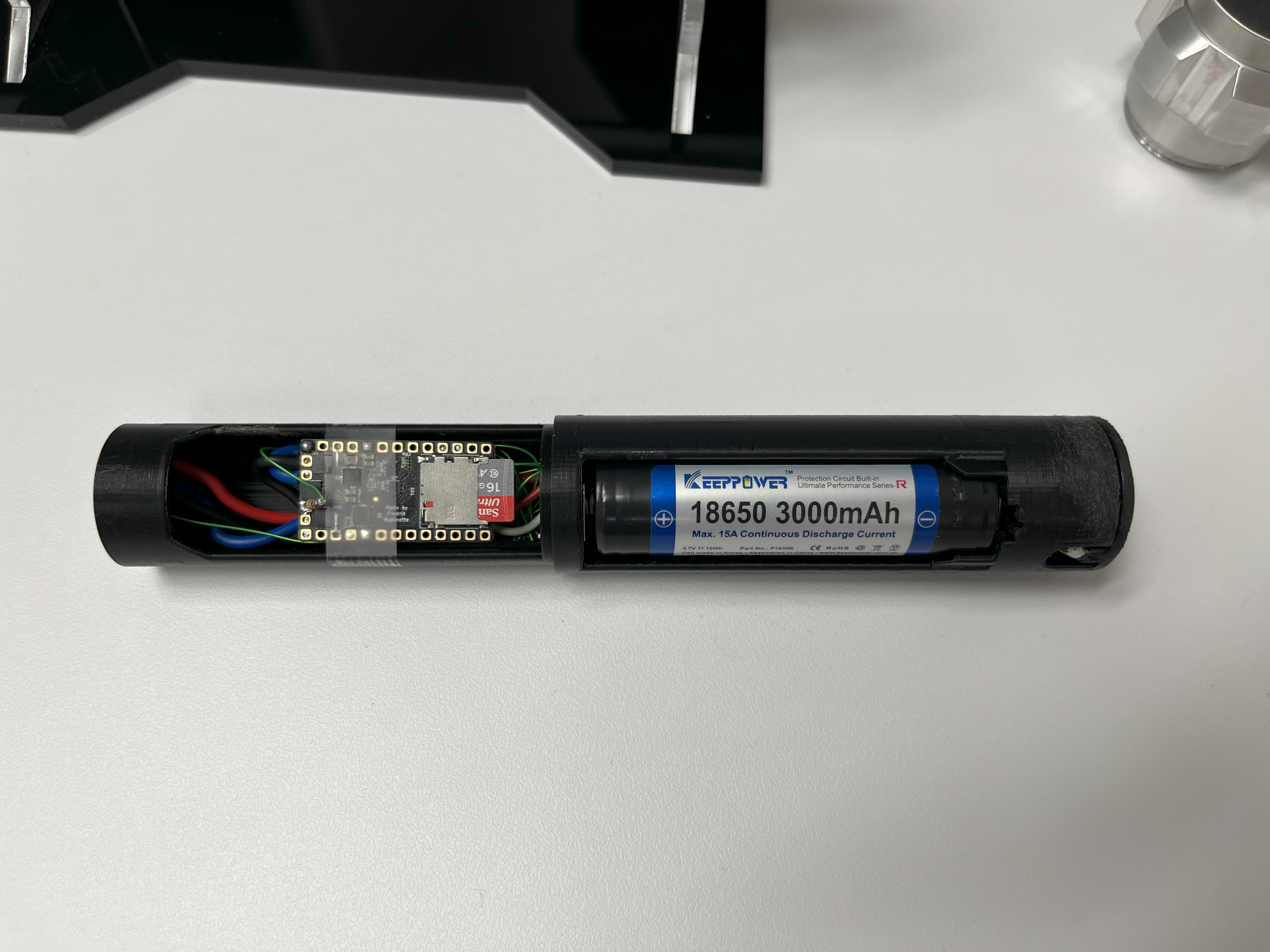

KR Saber에서 나온 KR X OR ECO HERO ROTJ DIY EMPTY HILT KIT을 사용하여 제작하게 되었습니다. 최근의 라이트세이버 힐트 키트들은 예전에 비해 설치 측면에서 훨씬 쉬워진 것을 느낍니다. Removable battery를 지원하는 등 Chassis도 개선되었습니다.

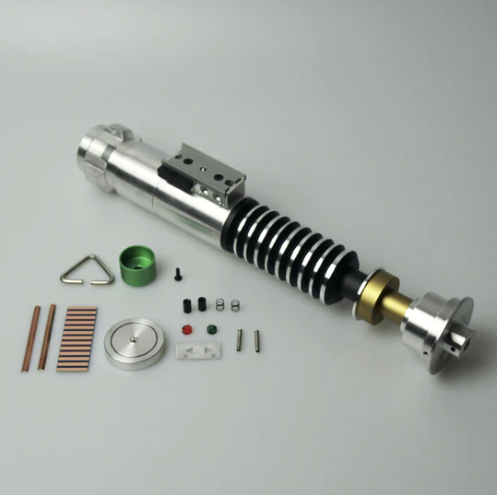

출처 : KR Saber





사용된 부품 목록은 다음과 같습니다. 사운드보드는 Proffie v2.2를 사용하였습니다. Proffie의 경우 Open source 프로젝트로 라이트세이버의 효과를 커스텀하는데 사용됩니다. Led 제어나 색상 등의 커스텀이 가능하며 Arduino IDE를 통해 Proffie 보드와 연결하여 업데이트가 가능합니다. (https://fredrik.hubbe.net/lightsaber/)



https://thesaberarmory.com/collections/diy-empty-hilts/products/kr-x-or-eco-hero-rotj-diy-empty-hilt-kit?variant=40671373787172

KR X OR ECO Hero ROTJ DIY Empty Hilt Kit



Full breakdown of the 'DIY Empty Hilt + ECO Chassis DIY Install Kit' kit is below:

• 1 x KR X OR ECO Hero DIY Empty Hilt
• 1 x Screen Accurate Blade Plug
• 1 x Emitter Heatsink 'Cup'
• 1 x Copper Control Box PCB Card
• 1 x Switch Mechanism Kit (Springs, Grub Screws, Plungers)
• 1 x Triangle Ring
• 1 x Vented Pommel
• 1 x Unvented Pommel
• 1 x ECO Chassis
• 1 x Electronics Parts Kit (Soundboard Proffie v2.2, 15A KeepPower 18650 Removable Battery, High Amp Kill Switch, 28mm Bass Speaker, 2 x ECO NPXL V2 Short Pin PCB, ECO Blade Side PCB and Pre-Resisted LED Switch PCB)

그리고 Blade 부분은 아래의 부품들로 만들었습니다.

• 1 x 1" OD THIN WALLED TRANS WHITE POLYCARBONATE TUBE (1 METRE)
• 1 x 1" OD THIN WALLED CLEAR HOLLOW PARABOLIC BLADE TIP
• 1 x BLADE DIFFUSION FILM
• 1 x 1" THIN WALLED KR 'PIXEL STICK' NEOPIXEL/LED STRIP FOAM DIFFUSER (1 METER)
• 1 x KR NEOPIXEL LED STRIP PCB HOLDER - BLADE SIDE - 1" THIN WALL
• 1 x V2 KR 'PIXEL STICK' RIGID LED PCB STRIP(82cm)
• 1 x SHTOKCUSTOMWORX ECO NPXL NEOPIXEL LED BLADE SIDE PCB

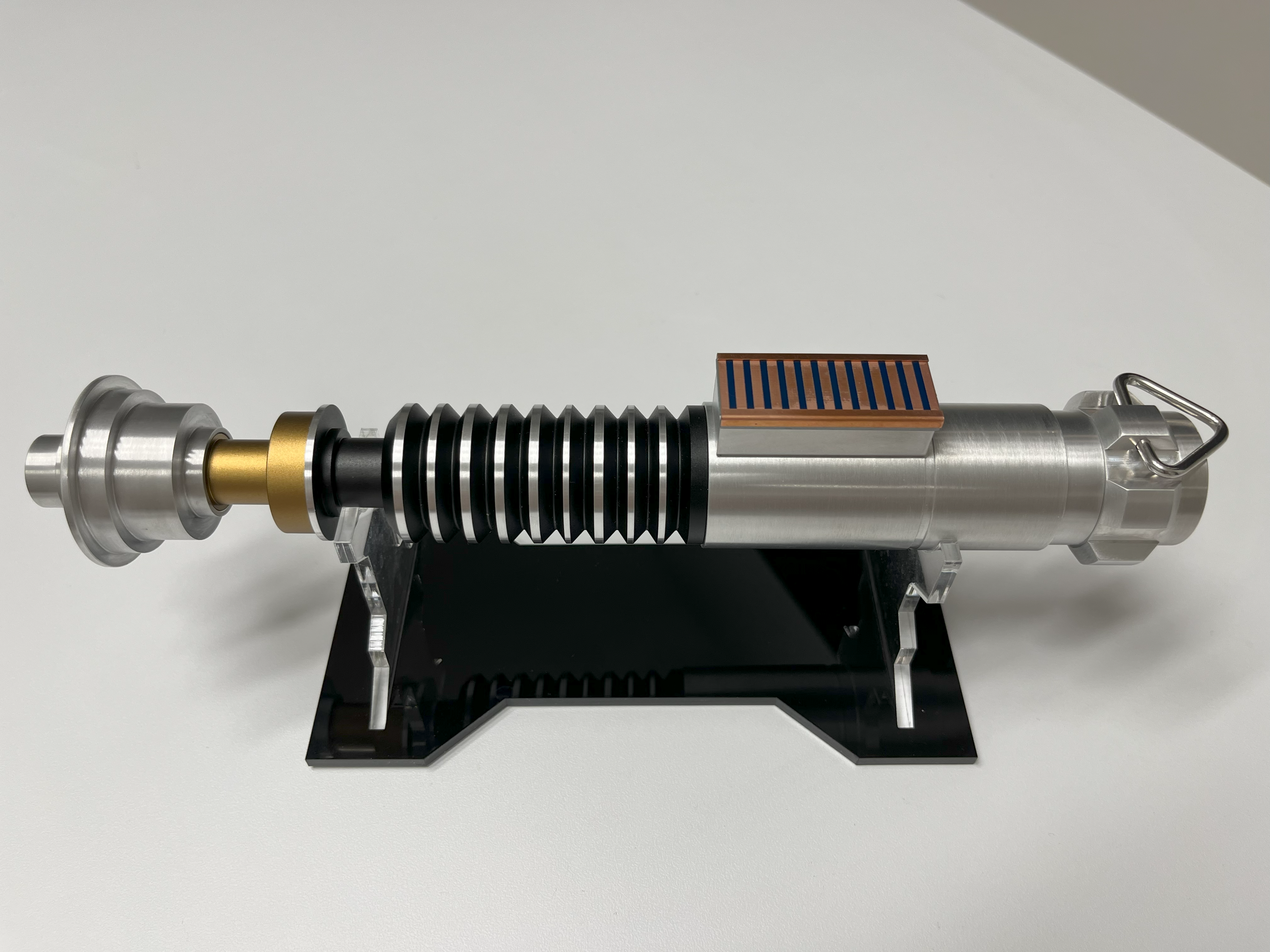

제작된 사진과 영상입니다. 정말 오랜만에 만들게 되었는데, Blade에 led strip이 지원되면서 라이트세이버가 더 영화에서 보던 모습과 비슷하게 재현되었습니다.

테스트



* 참고

- Wannawanga Lightsaber Guidebook : https://wannawanga.com/lightsaber-guidebook/

- KR Saber : https://thesaberarmory.com/collections/diy-empty-hilts/products/kr-x-or-eco-hero-rotj-diy-empty-hilt-kit

- Proffie : https://fredrik.hubbe.net/lightsaber/

- Proffie Wiki : https://github.com/profezzorn/ProffieOS/wiki
